Железобетонные плиты перекрытия

Железобетонные плиты перекрытия нашли широкое применение в разнообразных отраслях строительства. Их используют как для межэтажных перекрытий различных зданий из бетона, блоков или кирпича (жилых, промышленных и общественных зданий), так и для прокладки тоннелей и теплотрасс. Нередко плиты перекрытий применяют и в индивидуальном строительстве, так как они просты в укладке и универсальны. Поэтому используют плиты перекрытия для строительства коттеджей, загородных и частных домов, гаражей и т.д.



Состав плиты перекрытия.

Основа плит перекрытия – это тяжелый бетон, который по морозостойкости имеет маркировку F50, по прочности на сжатие В15 и В20, а по водопроницаемости – W2.

Кроме того, при изготовлении пустотных плит применяется сталь в качестве продольной напрягаемой арматуры.

Преимущества ЖБИ плит перекрытия:

  • Сохранение постоянного температурного баланса;
  • Для придания зданию прочности их можно использовать в качестве несущих стен;
  • Возможность использовать для строительства любых типов зданий и сооружений;
  • Удобный способ создания межэтажных перекрытий;
  • Легкость и скорость монтажа;
  • Сокращение сроков строительства.

Разновидности плит перекрытия:

  • Плиты перекрытия ребристые используют в промышленном строительстве. Ребра повышают жесткость конструкции. Для устройства пола используют плиты перекрытий с ребрами вверх, а для промышленных зданий – с ребрами вниз;

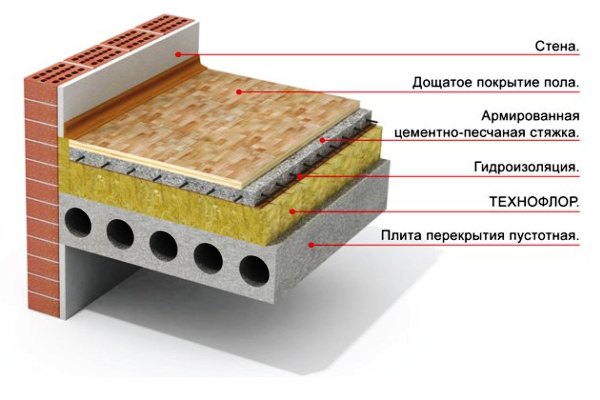

  • Плиты перекрытия пустотные применяют для повышения звуко- и теплоизоляционных свойств. Существует несколько разновидностей пустот: с овальным, круглым сечением, а также вертикальные пустоты. Как правило, для межэтажных перекрытий несущей части зданий используют многопустотные плиты.

Также плиты перекрытия могут быть балочные и безбалочные; монолитные, сборные или сборно-монолитные.

Армированные плиты перекрытия.

Отдельно выделяют армированные плиты перекрытия. Они отличаются тем, что для обеспечения большего уровня прочности используется арматура. Чаще всего их используют для создания лестничных пролетов, армированных и арочных перемычек, а также для построения крыши.  В результате разрешается концепция строительства теплых домов, гарантируется защита мансард и чердачных помещений. Толщина армированной плиты перекрытия должна быть не более 150 мм, к толщине никаких ограничений не предъявляется.

Преимущества плит перекрытия армированного типа заключается в ускорении процесса строительства, значительном отеплении зданий и увеличении процента звукоизоляции. Кроме того, здесь присутствует и экономическая выгода, так как не требуется большая строительная техника. Такие платформы способны выдерживать прямое воздействие огня более часа.

Размеры плит перекрытия по ГОСТ.

Все плиты перекрытия размерами должны соответствовать ГОСТ 9561-91, который также описывает их назначение, прочностные характеристики, толщина, диаметр отверстий и количество сторон, которыми они опираются на стены, и способ армирования.

  • 1ПК – железобетонная с круглыми пустотами, диаметр которой – 1,59 м, толщина – 2,2 см. Назначение – опора по 2 торцевым сторонам;
  • 1ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
  • 1ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
  • 2ПК – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 2 сторонам;
  • 2ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
  • 2ПКК – плита железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
  • 3ПК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 2 торцевым сторонам;
  • 3ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
  • 3ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 4 сторонам;
  • 4ПК – с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,60 см. Назначение – опора по 2 сторонам;
  • 5ПК – с круглыми пустотами, диаметр которой – 1,80 см, толщина – 2,60 см. Назначение – опора по 2 торцевым сторонам;
  • 6ПК – с круглыми пустотами, диаметр которой – 2,03 см, толщина – 3,0 см. Назначение – опора по 2 торцевым сторонам;
  • 7ПК – с круглыми пустотами, диаметр которой – 1,14 см, толщина – 1,60 см. Назначение – опора по 2 торцевым сторонам;
  • ПГ – железобетонная с грушевидными пустотами, толщина – 2,60 см. Назначение – опора по 2 сторонам;
  • ПБ – железобетонная, диаметр которой – 1,59 см. Ее получают путем непрерывного формования на довольно длинных стендах. Назначение – опора по 2 сторонам.

У плит перекрытия ПБ и ПК отличие состоит в том, что они изготавливаются разными способами: ПБ делают непрерывным способом на конвейерной линии, а ПК отливают в опалубке. Поэтому у первого вида плит перекрытия поверхность гладкая и ровная, а также плиты ПБ могут быть любой длины.

Существует для жилых домов железобетонные плиты перекрытий ГОСТ 26434-85, согласно которому все строительные материалы должны соответствовать следующим стандартным габаритам:

   Тип плиты       Координационные размеры плиты, мм
   Длина    Ширина
1ПК
2ПК
3ПК
   От 2400 до 6600 включ. с интервалом 300, 7200, 7500       1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК    9000    1000, 1200, 1500
1ПК
2ПК
3ПК
   От 3600 до 6600 включ. с интервалом 300, 7200, 7500    От 2400 до 3600 включ. с интервалом 300
1ПК
2ПК
3ПК
   От 2400 до 3600 включ. с интервалом 300    От 4800 до 6600 включ. с интервалом 300, 7200
4ПК    От 2400 до 6600 включ. с интервалом 300, 7200, 9000    1000, 1200, 1500
5ПК    6000, 9000, 12000    1000, 1200, 1500
6ПК    12000    1000, 1200, 1500
7ПК    От 3600 до 6300 включ. с интервалом 3000    1000, 1200, 1500, 1800
ПГ    6000, 9000, 12000    1000, 1200, 1500

Маркировка плит перекрытия.

Маркировка плиты перекрытия может выглядеть следующим образом: 1ПК63.15-6Ат-VЛ.

Расшифровывается она следующим образом:

1 ПК – тип пустотной панели перекрытия;

63 0 длина 6280 мм;

15 – ширина 1490 мм;

6 -  нагрузка в 6 кПа (600 кг/м2)

Ат-V – изготовлена плита из легкого бетона с использованием напрягаемой арматуры класса Ат-V.

Маркировка плит перекрытия выполняется в соответствии с ГОСТ 23009. В первой группе всегда содержатся данные о типе, длине и ширине панели в дециметрах, округленных до целого числа. Далее указывается расчетная нагрузка в килопаспалях, а также вид бетона легкий или силикатный. Если не указан вид бетона, то конструкция выполнена из тяжелого бетона. Здесь также указываются различные дополнительные характеристики.

Цены на плиты перекрытия.

Марка ЦЕНА
шт.
с НДС
Вес
1 шт.
тонн
Габариты
длина, ширина, высота
мм.
1П3-2АIIIвт 13080 2.25 5550*1485*400
1П3-3АIIIвт 13950 2.25 5550*1485*400
2П1-2АIIIвт 15000 2.38 5950*1485*400
ПК24.10-8тва 3510 0.73 2380*990*220
ПК30.10-8тва 4070 0.9 2980*990*220
ПК33.12-8тва 4850 1.2 3280*1190*220
ПК39.12-8тва 6160 1.43 3880*1190*220
П76.12-6АтV-1 13680 2.73 7580*1190*220
